EMU-2it Вернуться назад

Вступление

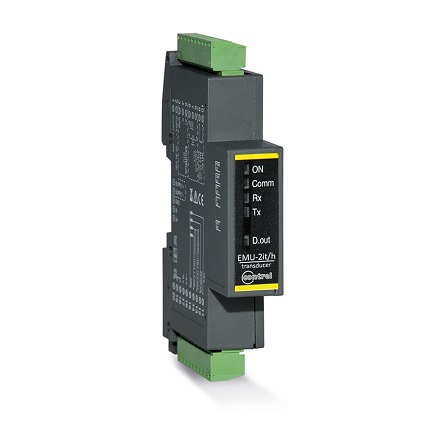

EMU-2it разработан в модульном корпусе, 1U (ширина 17,5 мм) для крепления на DIN-рейку. Он поддерживает все датчики тока (вторичная обмотка ТТ при 1A или 5A, 0… 333 мВ, ± 1 o 10 В pk, 100 мА CA/CC, катушки Роговского, датчики Холла).
Встроенный цифровой выход позволяет соединить статус выхода со статусом порога ограничения, аварийного сигнала и т. д.
EMU-2 оснащен аналоговым выходом 0 ... 20 мА или 0 ... 10 В и температурный входом.
Встроенный интерфейс RS-485 с протоколом Modbus для соединения с системами контроля.

Описание

• Модульный корпус для установки на DIN-рейку, 1 модуль DIN
• Универсальные входы для измерения силы тока
• Гармонический анализ напряжения и тока до 63-го порядка
• 1 программируемый цифровой выход
• 1 аналоговый выход 0 ... 20 мА или 0 ... 10 В
• Истинные среднеквадратичные измерения
• Непрерывное выделение значений сигнала
• Светодиод состояния связи
• 1 температурный вход PT100 или NTC
• Точность 0,5%
• Встроенный интерфейс RS485 (Modbus RTU)

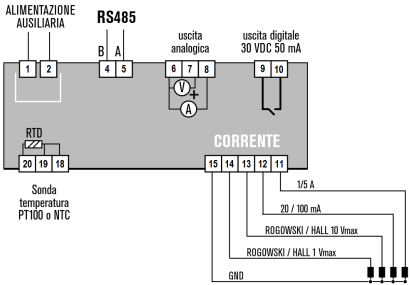

Схемы электрических соединений

Размеры(мм)
